В проектах цифровых подстанций много внимания обычно уделяется GOOSE, SV, PTP и сетевой инфраструктуре. Это понятно: GOOSE и SV относятся к чрезвычайно ответственным коммуникациям — они чувствительны к задержкам, потере пакетов и качеству сетевой инфраструктуры, а синхронизация времени напрямую влияет на достоверность измерений и событий.

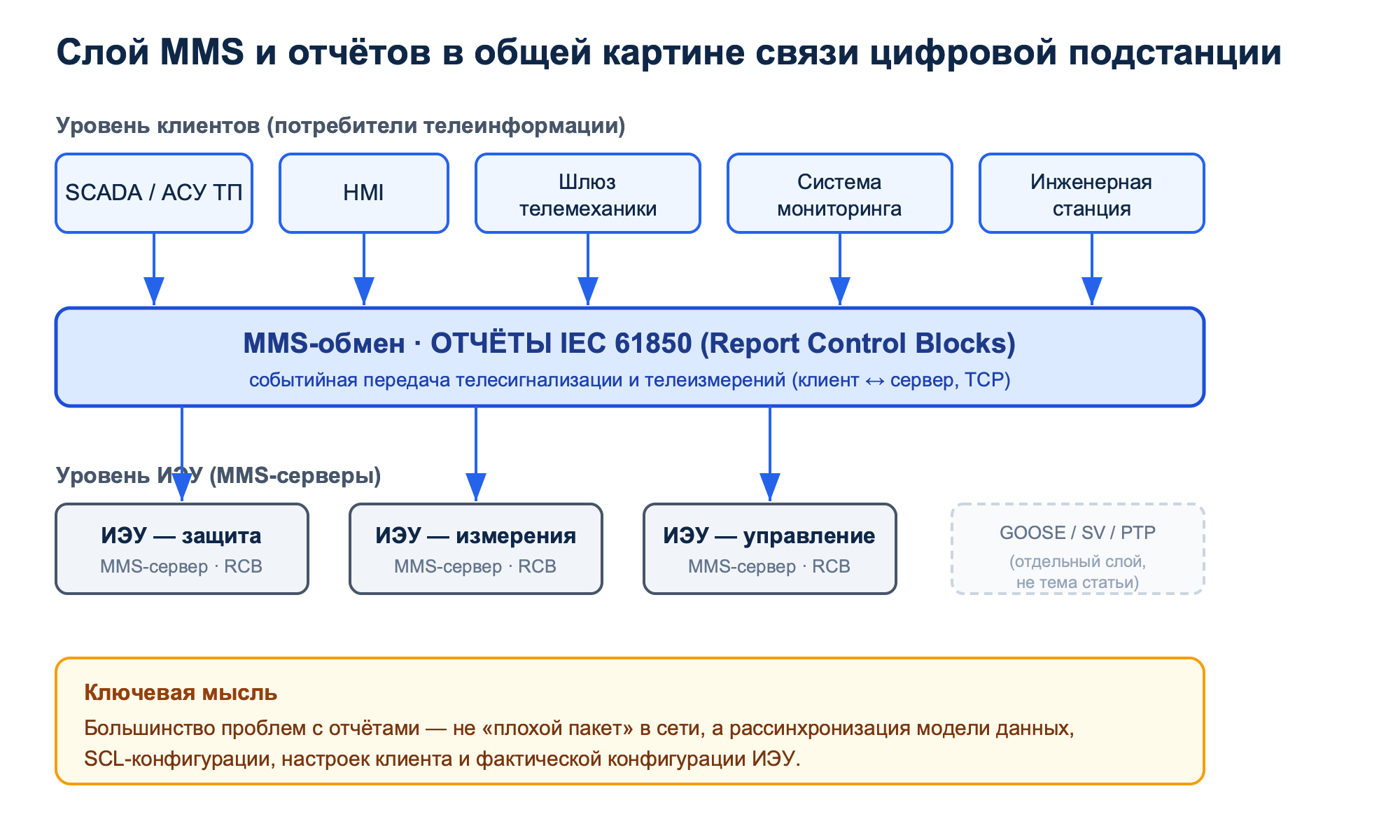

Но есть ещё один важный слой, без которого цифровая подстанция не становится полноценной системой автоматизации, — это MMS-обмен и, в частности, отчёты IEC 61850. Именно через отчёты SCADA, АСУ ТП, HMI, шлюзы и системы мониторинга получают телеинформацию — телесигнализацию и телеизмерения — от интеллектуальных электронных устройств (ИЭУ).
На практике проблемы с отчётами IEC 61850 часто выглядят обманчиво простыми: MMS-соединение есть, устройство доступно, клиент «видит» сервер, но данные не обновляются, часть сигналов пропадает, события дублируются или блок управления передачей отчётов вообще не активируется. Причина почти всегда находится не в одном «плохом пакете», а в несогласованности модели данных, SCL-конфигурации, настроек клиента и фактической конфигурации ИЭУ.
Ниже — наиболее острые проблемы, которые встречаются при работе с блоками управления передачей отчётов в IEC 61850.
MMS-соединение есть, но блок управления передачей отчётов не активирован
Одна из самых частых ситуаций: клиент успешно устанавливает MMS-соединение с ИЭУ, но данные по отчёту не приходят. При этом с точки зрения сетевого уровня всё выглядит нормально: IP-доступность есть, TCP-сессия установлена, MMS-соединение активно.

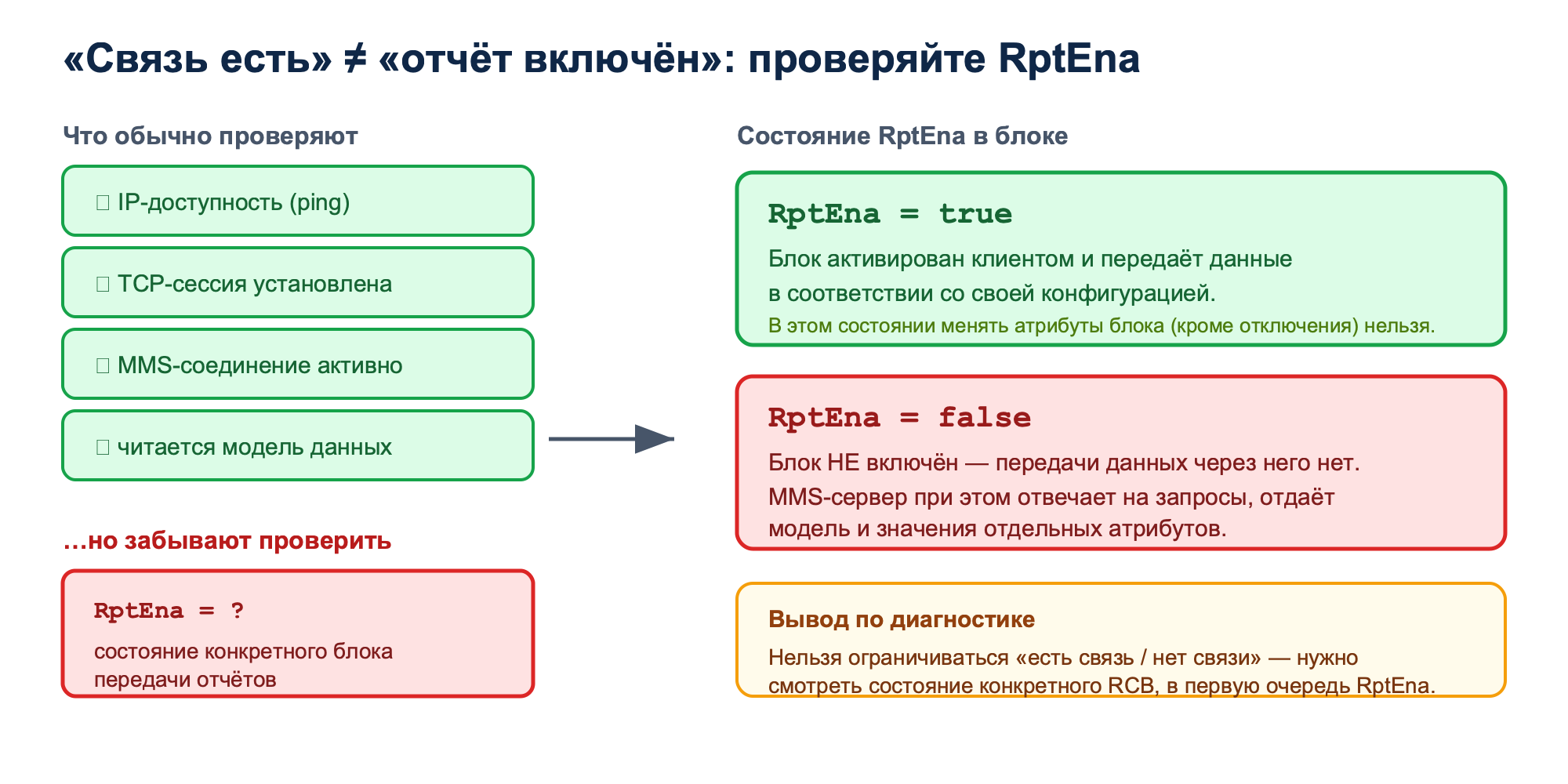

Первое, что нужно проверить, — состояние атрибута RptEna у нужного блока управления передачей отчётов.
RptEna = true означает, что блок управления передачей отчётов активирован клиентом и должен передавать данные в соответствии со своей конфигурацией.
RptEna = false означает, что блок управления передачей отчётов не включён, а значит, передача данных через него не выполняется.
Проблема в том, что сам факт успешного MMS-соединения ещё не означает, что отчёты начали работать. MMS-сервер может отвечать на запросы, позволять читать модель данных, возвращать значения отдельных атрибутов, но при этом блок управления передачей отчётов остаётся неактивным.
Практический вывод: при диагностике нельзя ограничиваться проверкой «есть связь / нет связи». Нужно проверять состояние конкретного блока управления передачей отчётов, в первую очередь атрибут RptEna.
Не совпадает ConfRev: клиент отказывается включать отчёт

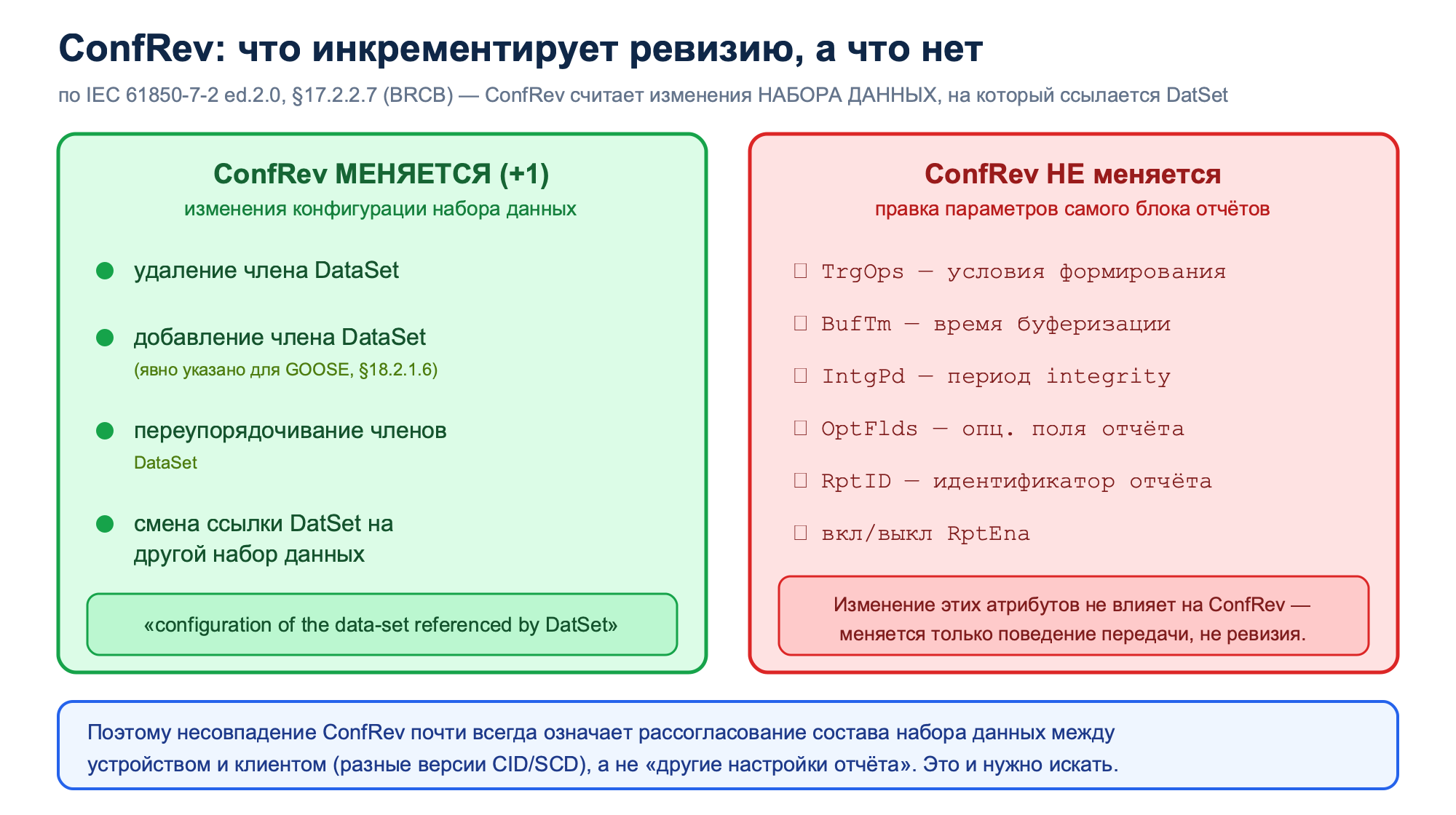

ConfRev — это счётчик ревизии конфигурации. Согласно IEC 61850-7-2 (ed.2.0, §17.2.2.7 для буферизированных блоков и аналогично для небуферизированных), он отражает количество изменений набора данных (DataSet), на который ссылается блок управления передачей отчётов через атрибут DatSet.
Стандарт прямо перечисляет, какие изменения увеличивают ConfRev:
- удаление члена набора данных;
- добавление члена набора данных;
- переупорядочивание членов набора данных;
- изменение значения атрибута
DatSet(переключение блока на другой набор данных).
Здесь важна деталь, которую часто понимают неверно: ConfRev не меняется при изменении прочих параметров самого блока управления передачей отчётов — TrgOps, BufTm, IntgPd, OptFlds, RptID и других. То есть правка триггеров, времени буферизации или периода integrity сама по себе не приводит к росту ConfRev. Эта ревизия «привязана» именно к составу и порядку набора данных, а не к настройкам передачи отчётов в целом.
Многие IEC 61850-клиенты при подключении читают ConfRev из активной модели сервера и сравнивают его со значением, которое ожидают увидеть на основании SCL/CID-файла. Если значения не совпадают, клиент может отказаться активировать блок управления передачей отчётов.
На практике несовпадение ConfRev почти всегда указывает на то, что состав набора данных в устройстве и в конфигурации клиента разошёлся. Типичные причины:
- изменили состав DataSet;
- добавили или удалили сигнал;
- переупорядочили элементы набора данных;
- переключили блок управления передачей отчётов на другой DataSet;
- пересобрали CID-файл с обновлённым набором данных;
- загрузили новую конфигурацию в устройство;
- обновили проект SCADA, но не синхронизировали его с фактической конфигурацией ИЭУ.
В результате на объекте может сложиться парадоксальная ситуация: в проектной документации и SCL-файле всё выглядит корректно, но клиент не включает отчёт, потому что фактический ConfRev в устройстве отличается.
Особенно опасно, когда разные участники проекта работают с разными версиями SCL-файлов: наладчик использует одну версию CID, разработчик SCADA — другую, производитель устройства загрузил третью, а в архиве проекта лежит четвёртая.
Практический вывод: при проблемах с отчётами нужно сравнивать не только SCL-файл, который «должен быть» в устройстве, а фактическую модель, которую сервер отдаёт по MMS. Для этого полезен MMS-браузер или анализ PCAP-записи. И поскольку ConfRev отслеживает именно набор данных, при расхождении ревизии искать нужно прежде всего разницу в составе, порядке и типах элементов DataSet.
Один блок управления передачей отчётов уже занят другим клиентом
В цифровой подстанции один ИЭУ часто обслуживает несколько клиентов: SCADA, HMI, шлюз телемеханики, система мониторинга, инженерная станция, регистратор событий и др. Все они могут хотеть получать один и тот же набор данных.
Но один экземпляр блока управления передачей отчётов не может быть одновременно активирован несколькими клиентами. Если один клиент уже включил конкретный блок управления передачей отчётов, второй клиент при попытке включения получит отказ и просто не сможет активировать отчёт.
Признак проблемы — RptEna уже установлен в true, хотя «наш» клиент ещё не включал этот отчёт.
Дальше начинается практическая сложность: не всегда сервер показывает, какой именно клиент занял блок управления передачей отчётов (через атрибут Owner). Иногда это можно увидеть в диагностике ИЭУ, иногда — только по сетевому трафику, анализируя IP-адреса клиентов, которые читают и записывают атрибуты блока управления передачей отчётов.
В IEC 61850 предусмотрен механизм индексирования Report Control Block. Например, вместо одного BRep01 сервер может поддерживать экземпляры BRep0101, BRep0102 и так далее. Это позволяет нескольким клиентам работать с разными экземплярами одного логического блока управления передачей отчётов.
Но на практике поддержка индексирования зависит от конкретного устройства и клиента. Более того, если клиент сам «ищет свободный индекс», это может привести к неожиданному поведению при перезапусках, потере связи и восстановлении соединения.
Практический вывод: для критичных систем лучше не полагаться на автоматический поиск свободного блока управления передачей отчётов, а заранее назначать каждому клиенту свой конкретный экземпляр. Это должно быть отражено в конфигурации, SCL-файлах и настройках SCADA/HMI/шлюза.
Блок управления передачей отчётов включён, но события не приходят
Ещё одна частая проблема: RptEna = true, блок управления передачей отчётов активирован, но данные не приходят при изменении сигналов. Иногда клиент получает данные только периодически, иногда — только после General Interrogation, иногда — вообще ничего.

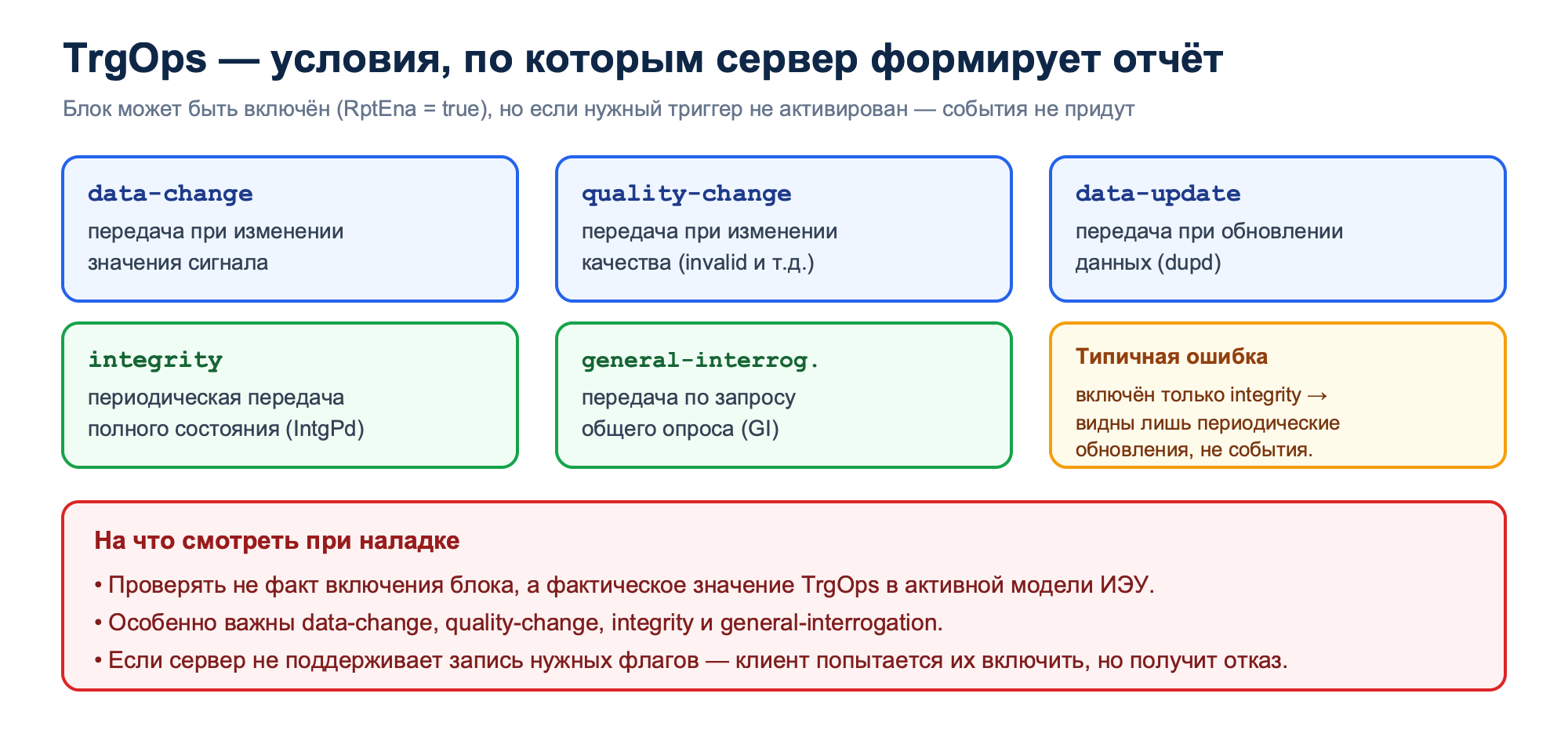

Здесь нужно смотреть TrgOps — Trigger Options.
Именно этот параметр определяет, по каким причинам сервер должен формировать отчёт. В IEC 61850 используются следующие основные варианты:
data-change— передача при изменении значения;quality-change— передача при изменении качества;data-update— передача при обновлении данных;integrity— периодическая передача полного состояния;general-interrogation— передача по запросу общего опроса.
Острая практическая проблема заключается в том, что отчёт может быть формально включён, но нужные триггеры не активированы.
Например, если включён только integrity, клиент будет получать периодические обновления, но не будет видеть события сразу при изменении сигналов.
Если не включён quality-change, клиент может не получить изменение качества данных, хотя для эксплуатации это критично: сигнал может остаться в том же состоянии, но его качество изменится на invalid, questionable, substituted или test.
Если не поддерживается запись нужных trigger options со стороны клиента, клиент может попытаться включить нужные флаги, но сервер отклонит запись. В итоге блок управления передачей отчётов включён, но работает не так, как ожидает интегратор.
Практический вывод: при наладке отчётов нужно проверять не только факт включения блока управления передачей отчётов, но и фактическое значение TrgOps в активной модели ИЭУ. Особенно важно контролировать data-change, quality-change, integrity и general-interrogation.
DataSet в клиенте не совпадает с DataSet в устройстве

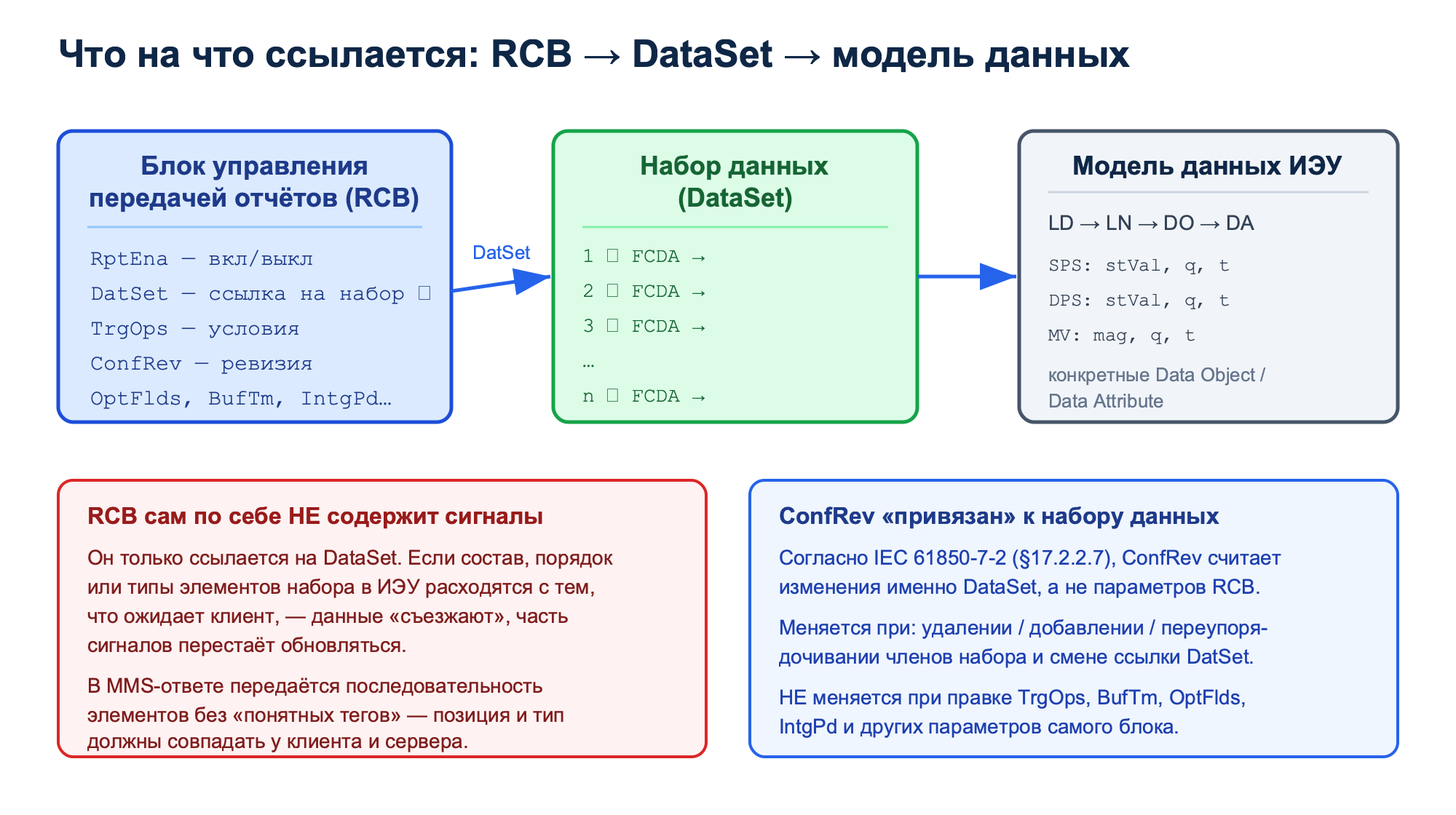

Блок управления передачей отчётов сам по себе не содержит все сигналы. Он ссылается на DataSet — набор данных, который должен передаваться клиенту.
Если клиент и сервер по-разному понимают состав DataSet, начинаются самые неприятные проблемы: часть сигналов обновляется, часть не обновляется, значения «съезжают», качество интерпретируется некорректно, а диагностика становится неочевидной.
В MMS-ответе данные набора передаются не как «именованные сигналы с понятными тегами», а как последовательность элементов. Клиент должен заранее знать, какой элемент какому сигналу соответствует. Если в сервере состав DataSet изменился, а клиент продолжает использовать старое описание, соответствие нарушается.
И вроде бы от этой проблемы должен защищать вышеописанный атрибут confRev - но что если клиент его не обрабатывает?
Простой пример: клиент ожидает десять SPS-сигналов, а в устройстве второй элемент набора данных был заменён на DPS. Внешне отчёт может продолжать приходить, но клиент уже не сможет корректно разобрать всю последовательность данных. Многие клиенты в такой ситуации обрабатывают часть данных до первого несовпадения типа, а дальше прекращают обновлять оставшиеся элементы.
С точки зрения эксплуатации это опасно тем, что проблема может выглядеть не как полный отказ связи, а как частичная деградация: «часть сигналов обновляется, часть зависла».
Практический вывод: при подозрении на некорректное обновление данных нужно сравнивать фактический состав DataSet в ИЭУ с конфигурацией клиента. Важно проверять не только количество элементов, но и их порядок, типы данных, функциональные ограничения и ссылки на конкретные Data Object / Data Attribute. Напомним, что именно изменения этого набора отражает ConfRev — поэтому расхождение DataSet и расхождение ConfRev обычно идут вместе.
Дублирование событий из буферизированного блока управления передачей отчётов

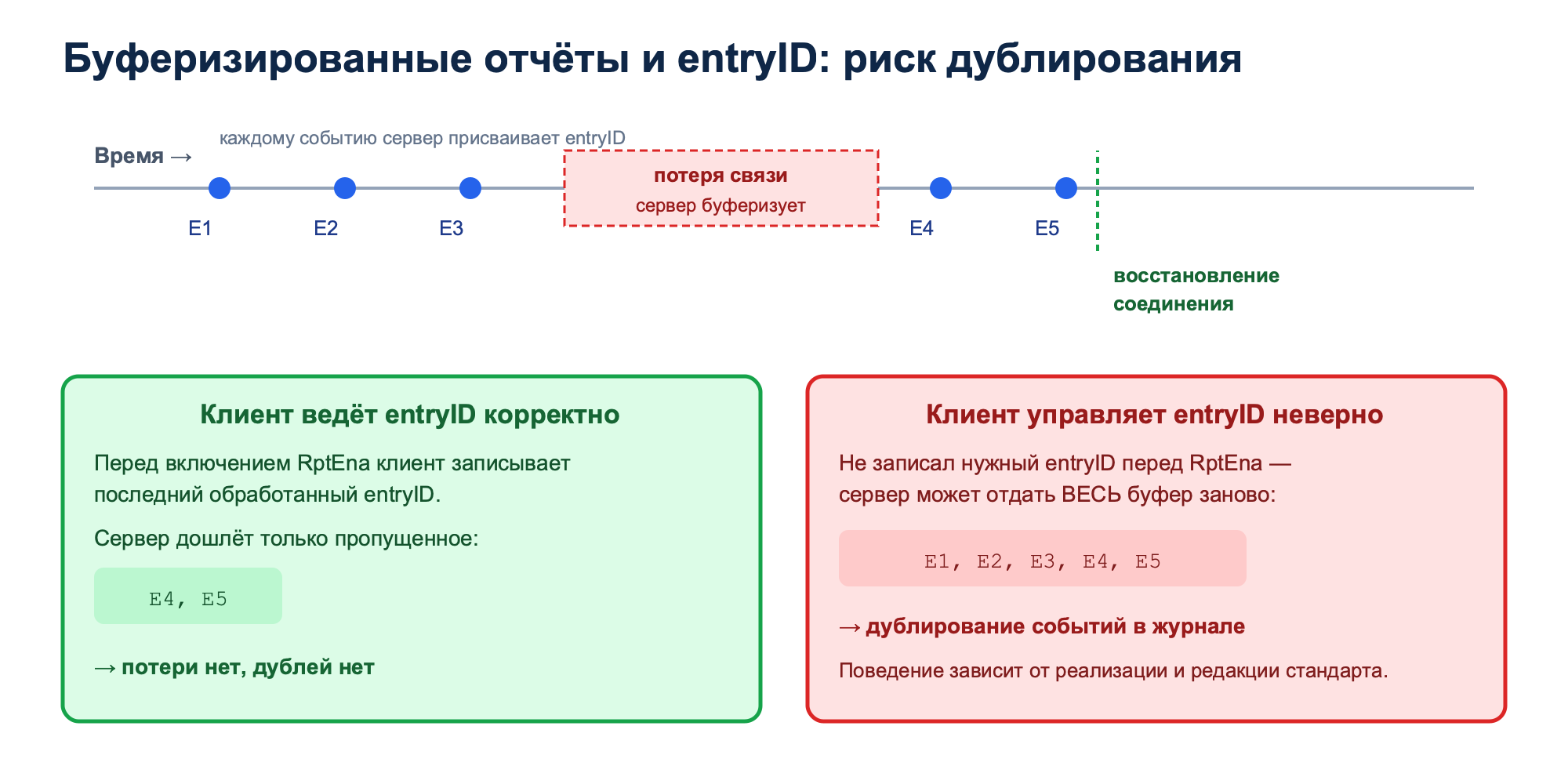

Буферизированные отчёты используются для того, чтобы события не терялись при временной потере связи клиента с сервером. Сервер буферизует события, а клиент после восстановления соединения должен получить то, что пропустил.
Но здесь есть важная особенность IEC 61850: сервер присваивает событиям entryID, а клиент должен корректно отслеживать, какие entryID уже были обработаны.
Если клиент некорректно управляет entryID, при потере связи, перезапуске клиента или повторном включении буферизированного блока управления передачей отчётов он может обработать одни и те же события повторно. В журналах событий это будет выглядеть как дублирование.
Особенно важно учитывать различия поведения между реализациями и редакциями стандарта. В некоторых сценариях сервер при повторном подключении может передать все события из буфера, если клиент заранее не записал нужный entryID перед включением RptEna.
Практический вывод: если в системе появляются дубли событий, нужно анализировать не только сами события, но и поведение клиента при работе с буферизированным блоком управления передачей отчётов: как он хранит entryID, что записывает при повторном подключении, как реагирует на потерю связи и перезапуск.
Слишком сильная вера в SCL-файл
Одна из главных причин проблем с отчётами IEC 61850 — уверенность, что имеющийся SCL/CID-файл точно соответствует тому, что реально загружено в устройство.
На практике это не всегда так. Некоторые устройства конфигурируются не напрямую из CID-файла, а через собственные инженерные инструменты и внутренние файлы настроек. Иногда CID экспортируется из устройства, но не является источником его активной конфигурации. Иногда после изменений в инженерном ПО новая конфигурация не была загружена в ИЭУ. Иногда SCADA настраивалась по одному файлу, а устройство работает по другому.

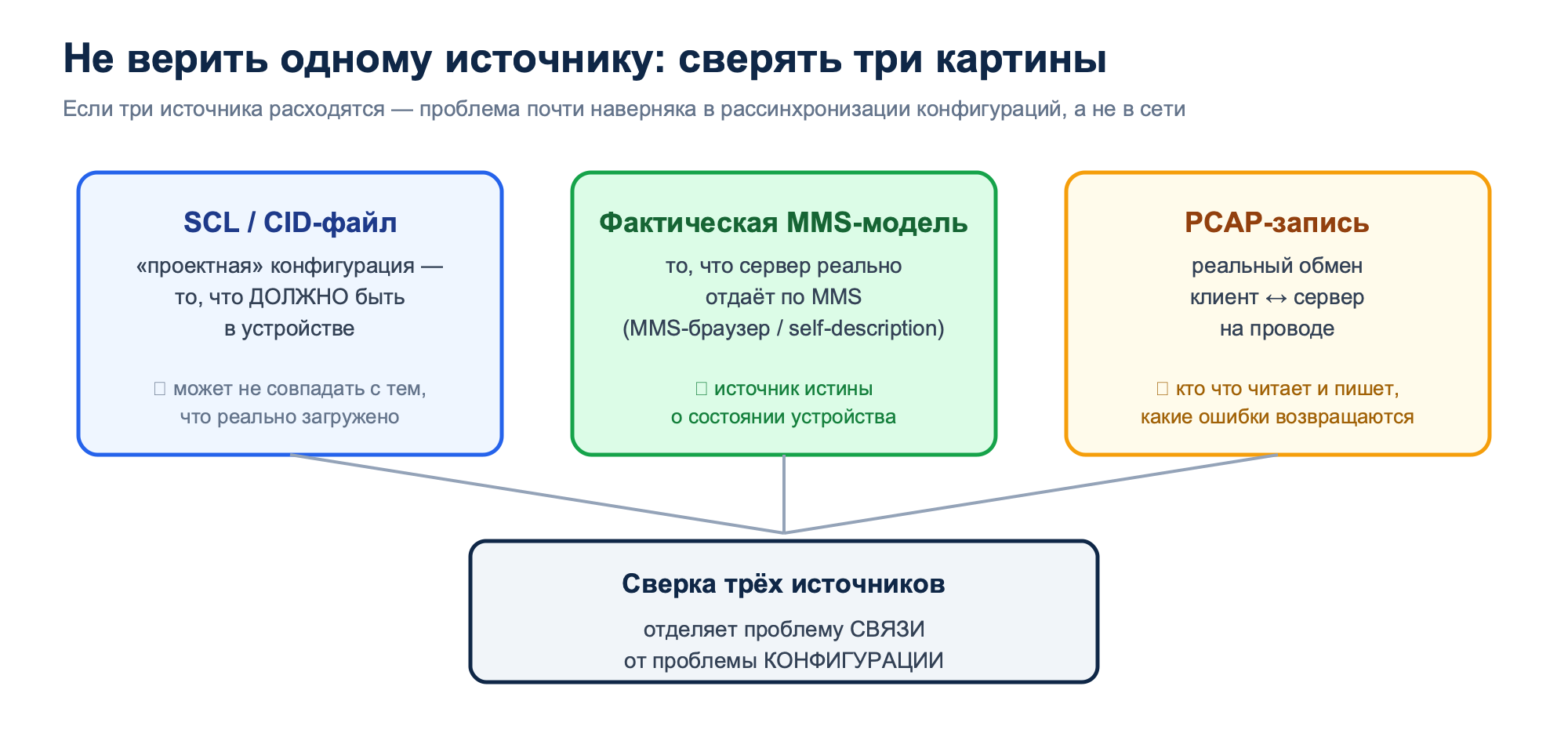

Именно поэтому при расследовании проблем с отчётами полезно работать с тремя источниками одновременно:
- SCL/CID-файл, который считается проектным;
- фактическая MMS-модель, прочитанная с устройства;
- PCAP-запись обмена между клиентом и сервером.
Если эти три источника не совпадают, проблема почти наверняка находится в рассинхронизации конфигураций. Конечно, все это можно выявлять автоматически при использовании регистратора событий высокоавтоматизированной подстанции (РС ВАПС).
Что важно учитывать при реализации
Многие проблемы с отчётами IEC 61850 можно предотвратить ещё на стадии проектирования и наладки.
Для каждого клиента нужно заранее определить, какие блоки управления передачей отчётов он использует.
Если несколько клиентов получают одни и те же данные, нужно явно назначить им разные экземпляры блоков управления передачей отчётов, а не надеяться на автоматический выбор свободного индекса.
Состав DataSet должен быть зафиксирован и синхронизирован между ИЭУ, SCADA, HMI, шлюзами и системами мониторинга.
После изменения состава DataSet нужно контролировать изменение ConfRev и обновлять клиентские конфигурации. При этом стоит помнить, что правка только параметров блока (например, TrgOps или BufTm) ConfRev не меняет — но клиентскую конфигурацию в этом случае всё равно может потребоваться привести в соответствие.
Для буферизированных отчётов необходимо отдельно проверять сценарии потери связи, перезапуска клиента и восстановления соединения.
В приёмо-сдаточные испытания стоит включать не только проверку «данные приходят», но и проверку событийных изменений, изменения качества, General Interrogation, integrity-отчётов и поведения при разрыве соединения.
Заключение
Отчёты IEC 61850 — это не просто «опрос данных по MMS». Это механизм спародической передачи информации, в котором важны модель данных, DataSet, триггеры, буферизация, ревизии конфигурации и поведение клиента.
Самые острые проблемы обычно возникают не из-за отказа сети, а из-за рассинхронизации между тем, что ожидает клиент, и тем, что реально сконфигурировано в ИЭУ.
Поэтому ключевой принцип диагностики простой: не верить только одному источнику информации. SCL-файл, настройки клиента, фактическая MMS-модель устройства и PCAP-запись должны рассматриваться вместе.
Именно такой подход позволяет быстро отличить сетевую проблему от конфигурационной, найти причину неработающего отчёта и избежать ситуаций, когда MMS-соединение есть, но цифровая подстанция фактически не получает достоверную телеинформацию.
