Телеуправление на подстанциях: ПС 330 кВ «Губкин» и ПС 500 кВ «Щёлоков»

«Системный оператор» совместно с ФСК и «Сетевой компанией» (Татарстан) реализовал проекты дистанционного управления на подстанции 330 кВ «Губкин» и подстанции 500 кВ «Щёлоков» соответственно. ЦПС рассказывает про опыт внедрения телеуправления на подстанциях — с подробностями.

ФСК и «Системный оператор» ЕЭС реализовали проект по телеуправлению оборудованием одного из крупнейших питающих центров Белгородской области — подстанции 330 кВ «Губкин». Это первый опыт телеуправления энергообъектом высокого класса напряжения в Центральном федеральном округе.

ФСК

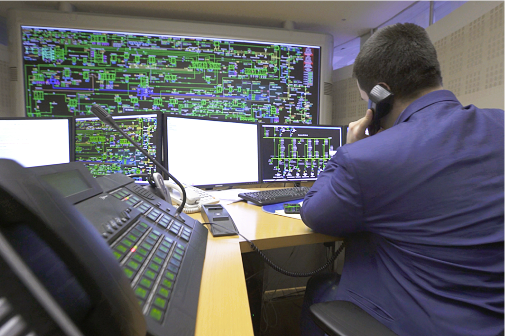

С 15 июня Курское РДУ начало осуществлять дистанционное управление оборудованием подстанции 330 кВ Губкин. Реализация проекта по организации телеуправления оборудованием подстанции 330 кВ «Губкин» повышает надежность работы Единой национальной электрической сети и качество управления электроэнергетическим режимом Белгородской энергосистемы за счет сокращения времени производства оперативных переключений и повышения скорости реализации управляющих воздействий по изменению топологии электрической сети при предотвращении развития и ликвидации аварий.

Телеуправление осуществляется на подстанциях нового поколения, оснащенных современным оборудованием, системами цифровой связи и АСУ ТП. Внедрение этой технологии позволяет значительно повысить качество работы энергообъектов, надежность работы ЕНЭС и качество управления электроэнергетическим режимом энергосистемы. В частности, обеспечивается кардинальное — в десятки раз — сокращение времени проведения оперативных переключений и повышения скорости реализации управляющих воздействий по изменению топологии электрической сети при предотвращении развития и ликвидации аварий, а также минимизируются риски ошибочных действий персонала.

Внедрение телеуправления — одна из приоритетных задач инновационного развития ФСК.

На данный момент выполнены пилотные проекты телеуправления оборудованием 6 подстанций 220 кВ и 330 кВ на северо-западе и юге России. С «Системным оператором» утвержден план-график мероприятий по дальнейшей реализации технологии на 93 подстанциях ЕНЭС к 2021 году. В 2018 году на телеуправление будут переведены 18 — включая подстанцию «Губкин» — объектов ФСК на Дальнем Востоке, в южной и центральной России. Среди них будут такие значимые объекты как подстанция 220 кВ «Звезда», питающая одноименный судостроительный комплекс, подстанция 220 кВ «Русская» во Владивостоке и центры питания сочинского курортного региона.

Завершение реконструкции намечено на 2019 год.

С 2017 года поэтапно реализуется проект комплексной реконструкции и технического перевооружения подстанции, в соответствии с которым рядом с действующей построена новая подстанция, по своим характеристикам полностью соответствующая требованиям, предъявляемым к подстанциям нового поколения. В январе 2018 года был введен в работу новый автотрансформатор мощностью 200 МВА, еще один аналогичный трансформатор был установлен годом ранее. Завершение реконструкции намечено на 2019 год. Подстанция 330 кВ «Губкин» обеспечивает электроснабжение нескольких крупных промышленных предприятий Белгородской области.

ЦПС также собрала информацию по телеуправлению на подстанциях ФСК.

Таблица 1. Количество телемеханизированных подстанций ФСК

Класс

напряжения,

кВ













Количество подстанций (ТП, РП)

Всего

Телемеханизированные

Всего

В том числе отвечающие современным требованиям

На

01.01.2017



На

01.01.2018



На

01.01.2017

На

01.01.2018

На

01.01.2017



На

01.01.2018



шт.

%

шт.

%

1150 2 2 2 100 2 100 2 2
750 8 8 8 100 8 100 7 7
500 118 119 118 100 119 100 89 90
330 76 76 72 94,7 72 94,7 39 41
220 627 632 583 94 588 94 420 440
110 34 34 28 84,8 28 84,8 21 21
35 6 6 4 66 4 66 4 4
6 (10) РП 9 9 6 67 9 100 6 9
РТП 15 15 15 100 15 100 15 15
ТП 134 134 99 58,2 134 100 99 134

На подстанциях, отвечающих современным требованиям, используется протокол стандарта IEC 61870-5-104.

Количество телемеханизированных подстанций включает в себя 217 подстанций с АСУ ТП. На подстанциях, отвечающих современным требованиям, используется протокол стандарта IEC 61870-5-104. Если говорить о ПО, то, как узнала ЦПС, применяются ПТК АСУ ТП и ССПИ ведущих российских производителей (ABB, Siemens, «РТСофт», «Микроника», «Экра»). В РДУ доступна информация о текущих режимных параметрах, положениях коммутационных аппаратов, состоянии устройств РЗА и основного оборудования.

Для решения проблемы взаимодействия в аварийных ситуациях и приоритета «Системным оператором», «Россетями» и ФСК утверждены 3 документа:

  • «Типовые принципы переключений в электроустановках при осуществлении телеуправления оборудованием и устройствами РЗА»;
  • «Типовой порядок переключений в электроустановках при осуществлении телеуправления оборудованием и устройствами РЗА подстанций»;
  • «Типовые технические требования к ПТК АСУ ТП подстанций и к обмену технологической информацией для осуществления функций телеуправления оборудованием и устройствами РЗА подстанций из диспетчерских центров АО „СО ЕЭС“ и центров управления сетями сетевой организации».
«Системный оператор»

В соответствии с ними, телеуправление подстанций осуществляется из диспетчерских центров СО (РДУ для объектов 220 кВ включительно и ниже; ОДУ для объектов 330 кВ и выше), ЦУС и подстанций. Каждый субъект телеуправления управляет своим объемом оборудования. Самый высокий приоритет оставлен за подстанцией. Вся логика перехвата и приоритизации управления реализуется в станционном контроллере связи и управления.

Вопрос о том, планируется ли при переходе на дистанционное управление уходить от необходимости держать персонал на подстанциях, находится в зоне ответственности оперативно-технологического управления — сейчас в компании говорится, что основные эффекты заключаются в сокращении времени переключений и исключении ошибок персонала.

* * *

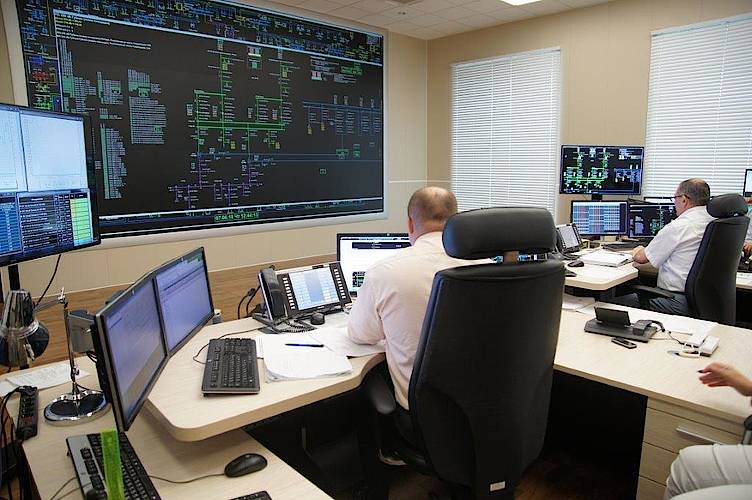

Отметим, что это не единственная за последнее время новость про телеуправление на подстанциях. «Сетевая компания» (Татарстан) совместно с филиалами «Системного оператора» — ОДУ Средней Волги и РДУ Татарстана — модернизировали систему дистанционного управления оборудованием подстанции 500 кВ «Щёлоков». по итогам тестирования и проверки выполнения проектных решений 8 июня модернизированная система телеуправления была принята в промышленную эксплуатацию.

«Щёлоков» — первый в ЕЭС России объект электроэнергетики класса напряжения 500 кВ с телеуправлением.

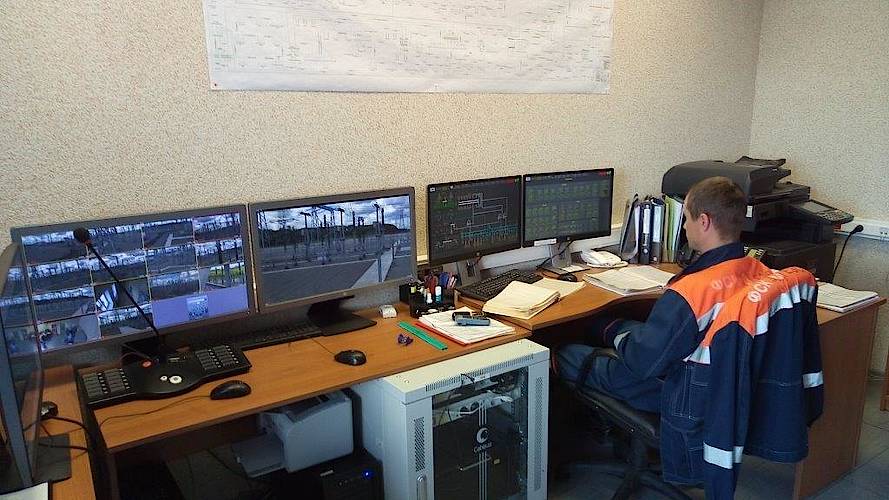

Модернизация позволила расширить перечень дистанционно управляемого оборудования. Сейчас из ОДУ Средней Волги ведется управление всеми выключателями, разъединителями и линейными заземляющими ножами 500 кВ в сторону ЛЭП, а также выключателями и разъединителями 220 кВ автотрансформаторов № 1 и № 2 и выключателями и разъединителями 110 кВ автотрансформаторов № 3 и № 4. Из диспетчерского центра РДУ Татарстана ведется управление выключателями, разъединителями и линейными заземляющими ножами 220 кВ, а также регулирование напряжения под нагрузкой автотрансформаторов. Также модернизирована АСУ ТП подстанции, выполнена настройка оперативно-информационных комплексов в диспетчерских центрах ОДУ Средней Волги и РДУ Татарстана, пересмотрена и введена в действие нормативно-техническая документация, проведена дополнительная подготовка диспетчерского и оперативного персонала, приняты меры по обеспечению киберезопасности. Для оптимизации производства переключений и сокращения времени вывода в ремонт и ввода в работу оборудования с использованием телеуправления обеспечена возможность применения настраиваемых (автоматических) программ и бланков переключений, что позволит перейти к выполнению оперативных переключений в автоматическом режиме.

«Системный оператор»

По итогам модернизации система дистанционного управления подстанции 500 кВ «Щёлоков» соответствует принятым в ЕЭС России принципам организации телеуправления, что позволит повысить надежность работы объединенной энергосистемы Средней Волги за счет сокращения времени производства оперативных переключений и реализации мероприятий по предотвращению развития и ликвидации нарушений нормального режима работы энергосистемы Татарстана.

Отметим, что подстанция нового поколения «Щёлоков» в свое время стала первым в ЕЭС России объектом электроэнергетики класса напряжения 500 кВ, на котором был реализован проект дистанционного управления. На первом этапе, завершившемся в июне 2016 года, на подстанции было реализовано дистанционное управление выключателями 500 кВ из диспетчерского центра ОДУ Средней Волги и 220 кВ из РДУ Татарстана. Модернизация стала вторым этапом проекта.

К сожалению, на пресс-запрос ЦПС о подробностях по проекту в «Сетевой компании» не ответили. [fsk-ees.ru, so-ups.ru, so-cdu.ru]
