«Электрические сети России — 2017»: репортаж ЦПС

В экспозиции и деловой программе выставки «Электрические сети России — 2017» участвовали научно‑исследовательские и проектно‑конструкторские организации, электросетевые эксплуатационные и сбытовые компании, производители электротехнического оборудования и средств измерений, РЗА и IT‑продуктов, надзорные и регулирующие органы, образовательные учреждения и другие организации, работающие в электросетевом комплексе. ЦПС постаралась осмотреть всю выставку и представляет обзор предложенных на ней решений.

* * *

Активное внедрение СМПР заставляет компании расширять свои линейки продукции. Кроме коммуникационного протокола IEEE C37.118.2, производители также активно внедряют в УСВИ поддержку протоколов стандарта IEC 61850:

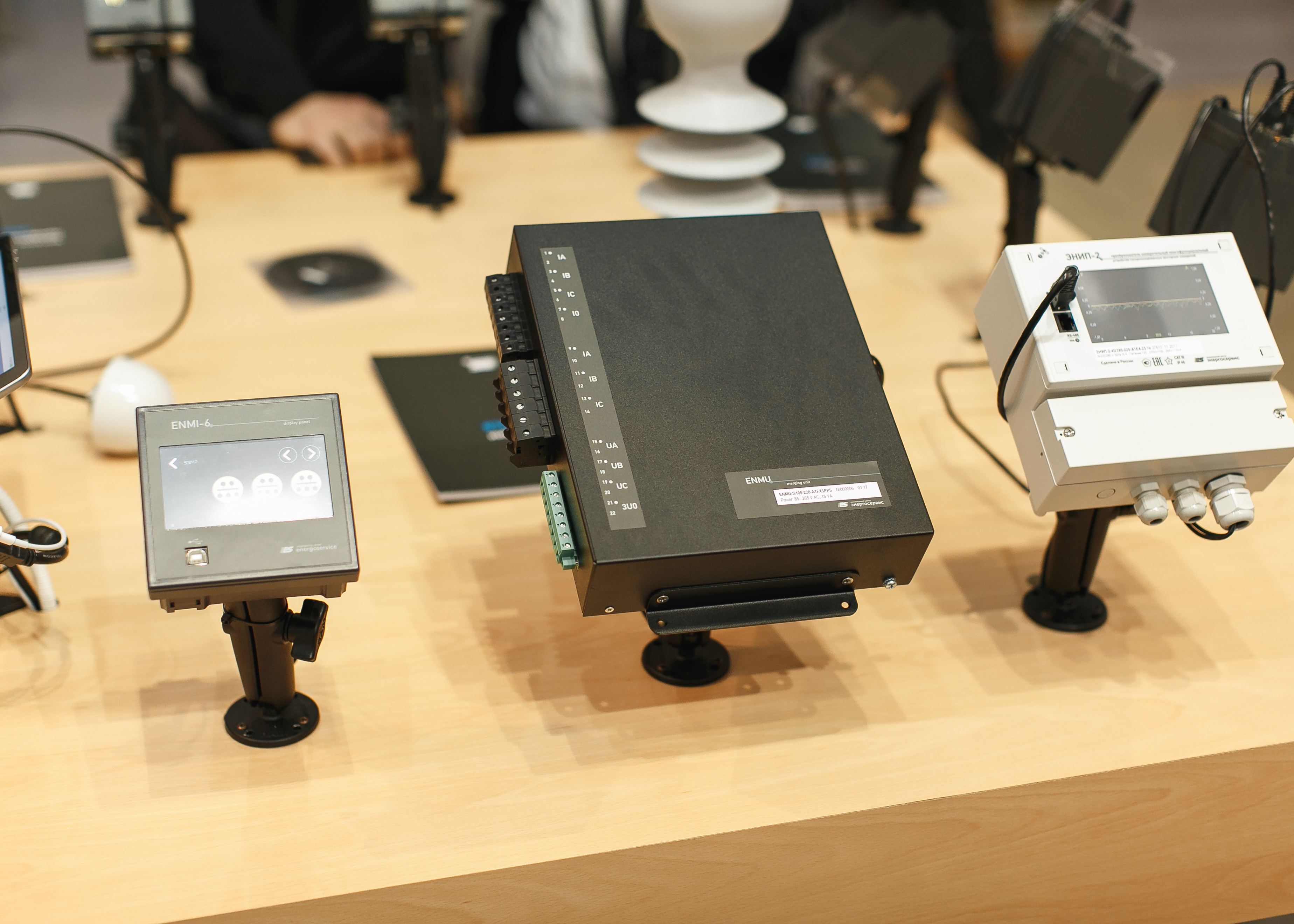

• «ЭНИП-2 PMU», «Энергосервис» — УСВИ «ЭНИП‑2 PMU» класса P и M с большим цветным экраном для вывода векторов поддерживают прием мгновенных выборок аналоговых значений по протоколу Sampled Values согласно профилю 9‑2LE, выдача синхронизированных векторных измерений реализована согласно IEEE C37.118.2.
• «ТПА-02», «Прософт‑системы» — УСВИ с поддержкой приема мгновенных выборок аналоговых значений по протоколу Sampled Values согласно профилю 9‑2LE, с поддержкой протокола IEC 61850‑8‑1 MMS, с возможностью добавления модулей дискретных входов и выходов и возможностью замера тока и напряжения системы возбуждения генераторов.

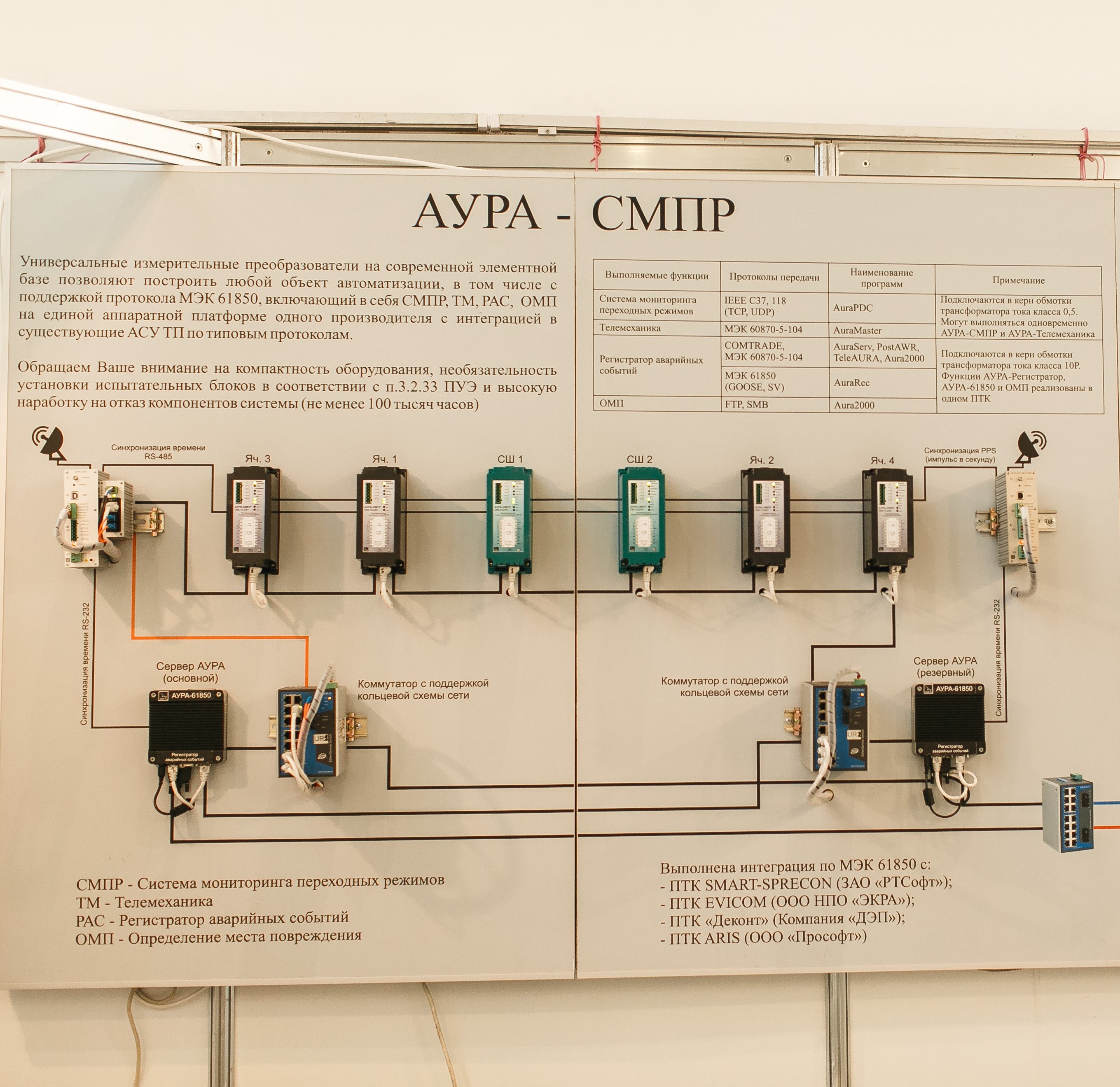

• «АУРА-СМПР», «Свей» — УСВИ, поддерживающие выдачу мгновенных выборок аналоговых значений по протоколу Sampled Values согласно профилю 9‑2LE, передачу состояния встроенных дискретных входов с использованием IEC 61850‑8‑1 GOOSE и возможностью резервирования линий связи по протоколу RSTP.

* * *

В связи с повсеместным применением ЛВС для АСУ ТП и набирающей обороты интеграцией РЗА с использованием протоколов MMS и GOOSE стандарта IEC 61850, а также приоритизацией отечественного оборудования возникает резонный вопрос: существуют ли российские производители сетевого оборудования, способные составить конкуренцию иностранным компаниям как в плане надежности, так и в плане функционала?

В выставке участвовали несколько отечественных производителей сетевого оборудования, обладающего поддержкой всех современных технологий, однако о полном импортозамещении такого оборудования говорить преждевременно, поскольку неизвестно соотношение импортных и отечественных составляющих и в аппаратной, и в программной частях.

• Symanitron — компания с большим ассортиментом промышленных коммутаторов уровней L2 и L3 различных форм‑факторов и конфигураций, с поддержкой IEC 61850‑3, протоколов резервирования RSTP, PRP и HSR и синхронизацией времени с использованием PTPv2. Также Symanitron выпускает межсетевые экраны и преобразователи сред.
• «ГК Натекс» — компания предлагает коммутаторы уровней L2 и L3 в разнообразных конфигурациях и с различными форм‑факторами, а также с поддержкой IEC 61850‑3. Кроме того, «ГК Натекс» выпускает маршрутизаторы, преобразователи сред, УПАСК, преобразователи интерфейсов и различные виды мультиплексоров.

* * *

Отечественные производители РЗА («Релематика», «НПП Бреслер», «Механотроника», «НПП Экра», «Радиус Автоматика») представили огромное количество решений с поддержкой IEC 61850 для напряжений 6–35 кВ. В классах напряжений 110–220 кВ свои устройства представили «МРЗ», «Релематика», «НПП Экра», «Радиус Автоматика», «НПП Бреслер». А вот в классах напряжений 330 кВ и выше были представлены решения только «Релематики» и «НПП Экра». Многие специалисты говорят о перенасыщении рынка РЗА 6–35 кВ, отмечая при этом, что для напряжений 110 кВ и выше конкуренция разворачивается преимущественно между иностранными производителями.

В связи с возникшими тенденциями к цифровизации энергообъектов и активному внедрению систем вторичного оборудования с поддержкой IEC 61850 острой остается проблема интеграции некоторых устройств и систем, производители которых не спешат внедрять «модные» технологии: СОПТ, системы АПжТ (автоматического пожаротушения), приборы коммерческого учета, анализаторы ПКЭ (показателей качества электроэнергии) и другие.

Среди отечественных производителей наиболее широкую линейку устройств для вторичных систем демонстрирует «Экра».

В линейке компании присутствуют решения для СБППТ (систем бесперебойного питания переменного тока), ЩПТ (щитов постоянного тока), ЩСН (щитов собственных нужд), СОПТ (систем оперативного постоянного тока) и ПА (противоаварийной автоматики) с применением протоколов IEC 61850‑8‑1 MMS и GOOSE в зависимости от устройств.

Универсальная платформа «ТОР 300» компании «Релематика» позволяет реализовывать самый разнообразный функционал, в частности систему АПжТ с поддержкой IEC 61850.

«Континуум» представил новые устройства, заточенные под стандарт IEC 61850: комплекс моделирования цифровых потоков DSMC‑130, обеспечивающий возможность моделирования полевой шины цифровой подстанции, и универсальную вычислительную коммуникационную платформу GenericIED CPCI‑108 для вычислительных комплексов на базе IEC 61850.

Были также выставлены терминалы РЗА с поддержкой передачи мгновенных выборок аналоговых значений по протоколу IEC 61850‑9‑2 Sampled Values либо согласно профилю 9‑2LE. Такие решения актуальны для организации цифровой ДЗТ, если на объекте IEC 61850‑9‑2 применяется на высоких классах напряжения и не применяется на низких: тогда, используя подобные терминалы на вводных присоединениях Т/АТ, можно обеспечить получение SV‑потоков со всех плеч Т/АТ. Однако не стоит забывать о надежности подобных решений, поскольку от нормального функционирования терминала ввода зависит и нормальное функционирование ДЗТ. Использование терминалов с выдачей SV‑потоков и ПАС/ЭТТ упрощает реализацию функционирования ДЗТ с резервируемыми потоками Sampled Values. Не все пока официально заявляют подобный функционал, сейчас идет исследование рынка для обоснования реализации:

• Терминалы обновленной линейки «Сириус», «Радиус Автоматика», обладают возможностью приема/передачи потоков Sampled Values.
• Терминалы РЗА модификации Б, «Экра» — помимо поддержки протоколов IEC 61850 MMS и GOOSE, осуществляется официально не анонсированная поддержка передачи SV‑потоков.

* * *

Получают развитие защиты от дуговых замыканий (ЗДЗ) с использованием цифровых коммуникаций, при этом применяются различные структуры систем ЗДЗ:

• «Орион-ЗДЗ», «Радиус Автоматика» — устройство ЗДЗ с поддержкой передачи информации по протоколу IEC 61850‑8‑1 GOOSE позволяет реализовать децентрализованную систему ЗДЗ с применением цифровых коммуникаций и упрощает интеграцию устройств ЗДЗ в РЗА КРУ с поддержкой IEC 61850‑8‑1.
• Комплекс «Дуга-МТ», «Механотроника» — комплекс из регистраторов дуговых замыканий и центрального блока с поддержкой IEC 61850 GOOSE позволяет построить распределенно‑централизованную систему ЗДЗ, независимую от прочих терминалов РЗА, либо использовать передачу сигналов по протоколу GOOSE.

Также ведутся разработки по интеграции оптической ЗДЗ в терминалы РЗА 6–35 кВ. Подобные решения на текущий момент представлены только у зарубежных производителей — например, терминалы 615‑й серии компании ABB.

* * *

Постепенно расширяется ассортимент отечественных устройств сопряжения — ПАС (преобразователей аналоговых сигналов, передача по IEC 61850‑9‑2 SV либо по профилю 9‑2LE), ПДС (преобразователей дискретных сигналов, передача по IEC 61805‑8‑1 GOOSE) и ПАДС (преобразователей аналоговых и дискретных сигналов, комбинированный вариант):

• ENMU, «Энергосервис» — ПАС с наличием двух групп токовых цепей для релейного и измерительного кернов и групп цепей напряжения, с возможностью одновременной выдачи двух потоков SV80 и двух потоков SV256 согласно профилю 9‑2LE; также устройство является УСВИ с поддержкой протокола IEEE C37.118.2 и резервирования коммуникаций с применением протокола PRP.
• «Сириус‑ПП», «Радиус Автоматика» — ПАДС с наличием до 24 дискретных входов, до 12 реле, до трех миллиамперных входов, до двух групп токовых цепей и до двух групп цепей напряжения. Данный ПАДС поддерживает протоколы IEC 61850‑8‑1 MMS и GOOSE, IEC 61850‑9‑2 SV и резервирование коммуникаций с применением протокола PRP и HSR. Также устройство поддерживает общий класс данных (CDC) BCD, позволяющий оцифровывать показания датчика положения РПН.

* * *

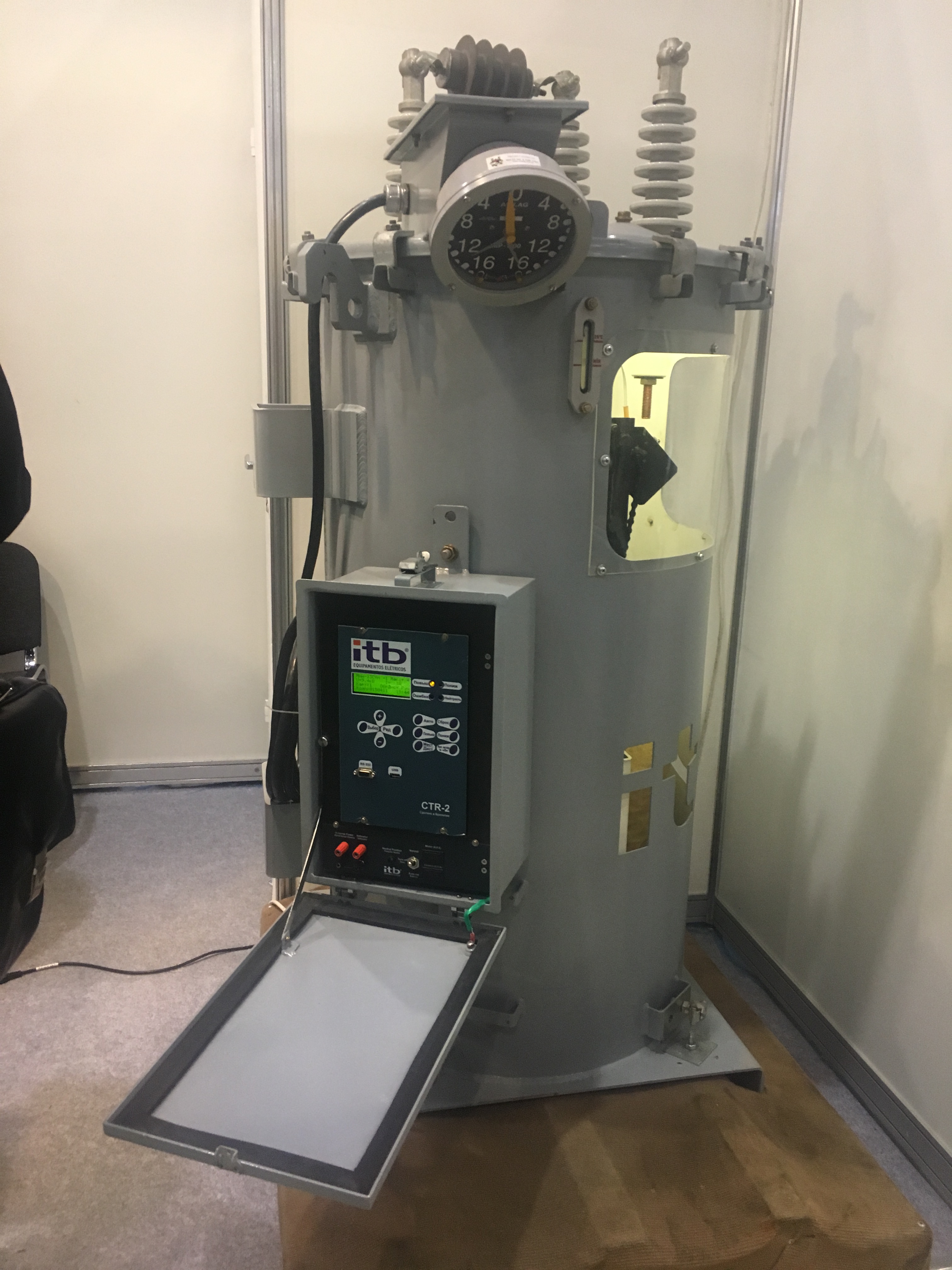

ЦПС также показался интересным вольтодобавочный трансформатор от компании «СКЭ Энерго», который позволит решить несколько следующих задач:

• повышение и стабилизация напряжения в сети переменного тока 0,4 кВ;
• компенсация несимметрии фазных напряжений;
• снижение уровня повышения напряжения у потребителя при однофазных КЗ;
• снижение опасных последствий при обрыве нулевого проводника.

* * *

MR привезла новейший регулятор напряжения для РПН TAPCON модульного исполнения с интуитивно понятным интерфейсом на цветном экране, с поддержкой IEC 61850‑8‑1 MMS и GOOSE, резервированием связи с использованием протоколов RSTP или PRP и синхронизацией времени по протоколу PTPv2.

* * *

Ряд компаний продемонстрировали свои ПТК:

• НПО «Мир» представило ПТК «Луч» — новое поколение многофункциональных приборов для «умных» подстанций и сетей класса 110 кВ и ниже. Структура данного ПТК адаптирована под различные типы объектов и позволяет создавать на одной платформе до 7 систем.
• На стенде «Прософт‑систем» можно было увидеть решения для цифровых подстанций и РЭС на базе ПТК Aris.
• «Децима» показала ПТК «КОТМИ‑14», предназначенный для создания диспетчерских информационно‑управляющих систем реального времени.

* * *

Было показано большое количество приборов учета электроэнергии и анализаторов ПКЭ. Производители устройств РЗА и АСУ ТП уже давно используют IEC 61850‑8‑1 (MMS и GOOSE) в своих устройствах — сейчас практически невозможно найти современное устройство без поддержки этих протоколов. Но производители приборов коммерческого учета и анализаторов ПКЭ до сих пор с недоверием относятся к цифровизации информации с использованием IEC 61850, передаваемой со своих устройств. Однако как показала выставка, на рынке появился целый ряд производителей, внедряющих различные возможности IEC 61850:

• Счетчики‑измерители ПКЭ Binom3, «Алгоритм» — устройства класса А два в одном с широкими возможностями конфигурирования, наличием дискретных входов и выходов, возможностью создания мнемосхем в веб‑интерфейсе, поддержкой IEC 61850‑8‑1 MMS и поддержкой сервиса передачи файлов осциллограмм.
• Многофункциональные счетчики электроэнергии серий ЩМК96 и ЩМК120, «Электроприбор» — устройства класса А два в одном с поддержкой IEC 61850‑8‑1 MMS и синхронизацией времени по протоколу PTPv2. Также заявлена поддержка IEC 61850‑9‑2 Sampled Values.
• Интеллектуальные приборы учета электроэнергии прямого включения на 6–10 кВ «РиМ 384.01/02» и «РиМ 384.02/02», «Радио и микроэлектроника» — устройства предназначены для измерения активной, реактивной и полной электрической энергии, а также активной, реактивной и полной мощности, фазного тока и линейного напряжения в трехфазных электрических сетях.

* * *

На выставке было представлено несколько цифровых измерителей, предназначенных для организации РЗА и для коммерческого учета:

• Трансформаторы i‑TOR, i‑TOR — семейство цифровых трансформаторов для классов напряжений 6–110 кВ, обладающих малыми габаритами и классом точности от 0.5 до 0.2S для различных исполнений.

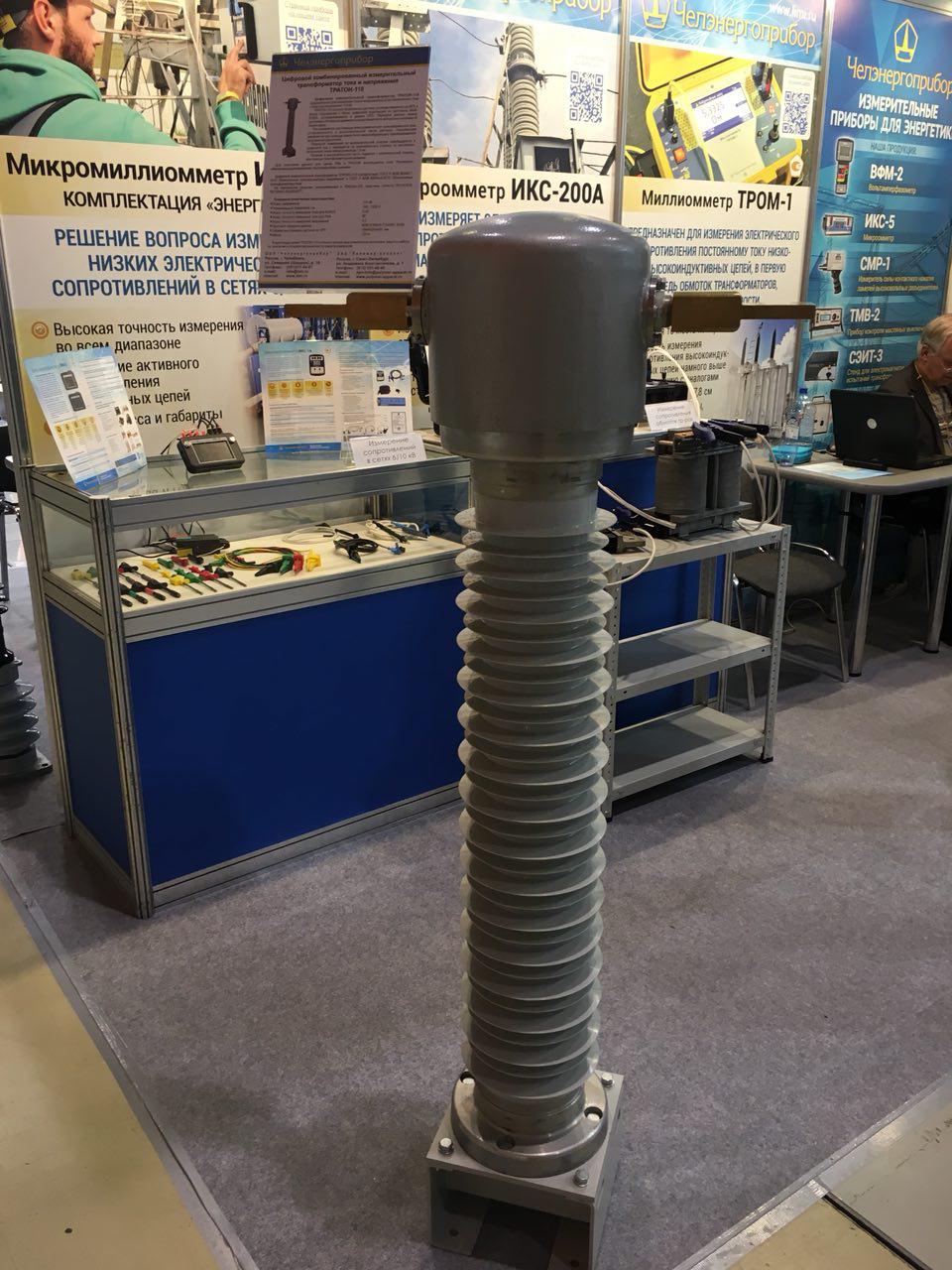

• ТТЭО и ДНЕЭ, «Профотек» — семейства электронных оптических трансформаторов тока для классов напряжений 110–750 кВ и емкостных электронных делителей напряжения для классов напряжений 110–220 кВ с поддержкой передач и SV80 (РЗА) и SV256 (коммерческий учет и измерения) по профилю 9‑2LE, возможностью резервирования коммуникаций по протоколу PRP и синхронизацией времени по протоколу PTP.
• «ТРАТОН‑110», «Челэнергоприбор» — комбинированный цифровой трансформатор для класса напряжения 110 кВ с поддержкой передачи SV80 (РЗА) и SV256 (коммерческий учет и измерения) по профилю 9‑2LE, возможностью резервирования коммуникаций по протоколу PRP и синхронизацией времени по протоколу PTP.

* * *

Несколько компаний представили различные эко‑решения.

Например, достаточно интересно выглядели экспозиции с птицезащитными устройствами (ПЗУ) — полимерными накладками для опор ВЛ 6–10 кВ. Применение ПЗУ помогает избежать ответственности за нанесение ущерба фауне. Помимо предотвращения гибели птиц и отключения линии, эти устройства при своей относительно низкой стоимости существенно уменьшают воздействие внешних факторов среды на изоляторы. Остается надеяться, что сами ПЗУ смогут отслужить не один десяток лет, находясь под действием солнечной радиации и в сложных погодных условиях.

* * *

«Электрические сети России — 2017» продемонстрировали возрастающий интерес к российскому промышленному рынку среди азиатских производителей.

Так, 42 компании из Китая показали многочисленные устройства для самых разных областей применения. Был представлен широкий ассортимент комплектующих (вилочные разъемы, штуцеры для шкафов и пр.), множество видов изоляторов, крепежей и прочих металлических элементов для ВЛ, вакуумных выключателей, решений для «умного» дома, коммерческого учета и т. д. К сожалению, пока еще не все представленное оборудование прошло сертификацию в России, но отечественным компаниям стоит подготовиться к напряженной конкуренции с китайскими производителями, качество продукции которых зачастую выше при более низкой стоимости даже с учетом накладных расходов.

* * *

Традиционно некоторые производители активно эксплуатировали слово «инновация», предоставляя менее конкурентную продукцию.

Фото в анонсе: expoelectroseti.ru.
