Вся правда об оптических трансформаторах: часть 1

Чтобы развеять все мифы, сложившиеся вокруг оптоволоконных средств измерения, ЦПС совместно с «Профотеком» подготовили материал, дающий ответы на наиболее частые вопросы. Представляем его первую часть, посвящённую некоторым особенностям конструкции оптических трансформаторов.

За последнее десятилетие термин «аналоговый» успел стать синонимом к слову «устаревший». С одной стороны, это звучит обидно и даже несправедливо по отношению к надёжной, испытанной годами эксплуатации технике. Однако если речь заходит о повышении точности средств измерения и интеграции их в единую сеть мониторинга и контроля технологических процессов, то имеющегося у аналоговой аппаратуры потенциала становится явно недостаточно. Одно из решений — оптоволоконные трансформаторы, работа которых основана на эффекте Фарадея, эффекте, открытом в одно время с законом электромагнитной индукции, но ожидавшим, когда появятся технологии, способные его эффективно использовать.

«Профотек»

Специалисты «Профотека» разработали и вывели на рынок приборы, альтернативные электромагнитным измерительным трансформаторам, — волоконно-оптические электронные трансформаторы тока и электронные трансформаторы напряжения на основе емкостного или безындуктивного резистивного высоковольтного делителя напряжения.

Использование оптических методов измерения тока позволяет получать измеренные значения сразу в цифровом виде, а примененная схема измерения напряжений дает возможность значительно повысить точность измерений и снизить погрешности. Внедрение на энергетических объектах этих электронных трансформаторов обеспечит технологию измерений на качественно новом уровне, приблизив такие объекты к полноценному переходу к цифровой подстанции и технологии Smart Grid.

* * *

Вопрос: Требуется ли для оптических трансформаторов тока (напряжения) температурная компенсация в целях обеспечения точности измерений? В каком диапазоне температур она не требуется?

Сначала нужно уточнить терминологию, разграничив понятия основной и дополнительной погрешности.

Действительно, в классических конструкциях трансформаторов, действительно, есть основная погрешность трансформатора и целый ряд дополнительных погрешностей, возникающих из-за наличия гармоник, загрузки вторичных цепей, их взаимного влияния, а также температуры. Электронные трансформаторы тока и напряжения производства АО «Профотек» являются трансформаторами с компенсированной погрешностью. Для потребителя это означает, что трансформаторы обладают только основной погрешностью, а все влияющие факторы учитываются в работе электроники и автоматически компенсируются так, чтобы во всем рабочем диапазоне влияющих факторов трансформаторы находились в заданном классе точности. Поддержание заданных характеристик обеспечивается не только программными средствами, но и самой конструкцией. Основные особенности структуры измерительной части будут изложены ниже.

В конструкции электронных трансформаторов тока и напряжения, производимых компанией «Профотек», можно выделить две основные части:

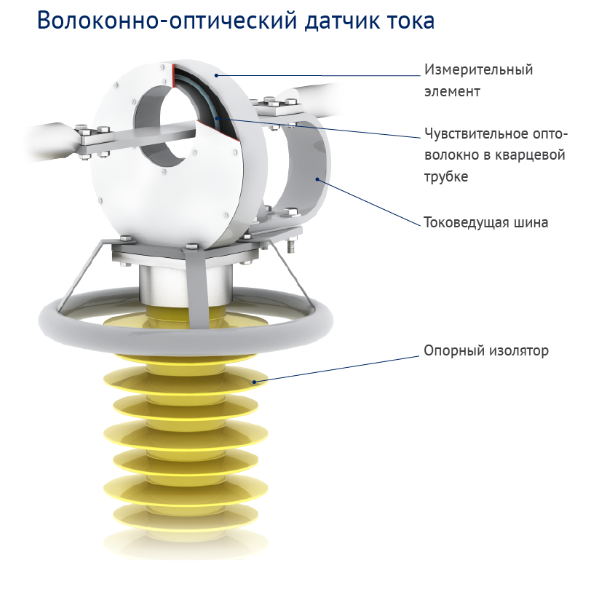

  • внешнюю, где чувствительный оптический элемент жестко закреплен на опорной изоляционной колонне с соединительным оптическим кабелем;
  • внутреннюю, состоящую из блока электроники.

Также «Профотек» производит внешнюю часть с гибким чувствительным элементом, который размещен в продолжении соединительного оптического кабеля и без опорной колонны.

Внешняя часть электронных трансформаторов устанавливается, как правило, на открытой части распределительных устройств, на вводах генераторов, а также может быть интегрирована практически в любую сетевую инфраструктуру без её изменения за очень короткое время. В процессе работы внешняя часть может подвергаться воздействию температур в интервале от -60 до +60ºС, в то время как рабочий диапазон температур окружающей среды для блока электроники — -10…+40ºС, причем блок располагается в помещении с однотипным по режимам работы оборудованием (устройства РЗА и ПА, АСУ и т. п.). Конструкция электронных блоков трансформаторов тока и напряжения не требует дополнительной температурной компенсации.

Внешняя часть электронного трансформатора напряжения температурной компенсации не требует, так как емкостный делитель напряжения выполняется в виде единого высоковольтного конденсатора, который в процессе производства изготавливается из одного и того же материала, и основной задачей «Профотека» как разработчика и производителя является обеспечение поддержания точности соотношения емкостей делителя напряжения. Технология изготовления делителей обеспечивает надежную работу в заданном температурном диапазоне и стабильность характеристик, а также при необходимости позволяет обеспечить требуемую компенсацию температурного коэффициента емкости (ТКЕ), что легко обеспечивается в требуемом температурном диапазоне. При использовании резистивных делителей применяются специальные высокостабильные резисторы с очень малым коэффициентом температурной зависимости и высокой повторяемостью.

Работа оптического трансформатора тока основана на бесконтактном методе измерения тока.

Метод использует магнитооптический эффект Фарадея и достаточно подробно описан в различных источниках. Кратко суть метода можно описать так: в отрезок специального магниточувствительного оптоволокна (так называемый hi-bi spun световод) через волоконный аналог четвертьволновой пластинки вводятся две световые волны с ортогональной поляризацией, вследствие чего они приобретают круговую поляризацию противоположного вращения, которую этот тип световода способен сохранять. Вводимые световые волны модулированы по фазе с довольно высокой частотой (40–60 кГц). Если в проводнике, вокруг которого намотан контур из этого световода, тока нет, то эти световые волны распространяются с одинаковой скоростью и на вход схемы измерений приходят с нулевым сдвигом фаз. Если в проводнике появляется ток, а вокруг этого проводника — магнитное поле, то скорость распространения для этих световых волн будет различаться из-за эффекта Фарадея. В результате этого в приемнике у пришедших от чувствительного волокна световых волн возникает относительный фазовый сдвиг, пропорциональный величине магнитного поля вокруг проводника и, соответственно, величине тока в проводнике. Таким образом, задача измерения тока сводится к прецизионному измерению фазового сдвига между световыми волнами.

Метод отражательного волоконного интерферометра — наиболее отработанная и стабильная схема измерений.

Для измерений величин этих фазовых сдвигов «Профотек» в своих оптических трансформаторах тока использует метод отражательного волоконного интерферометра, поскольку это наиболее отработанная и стабильная схема измерений, дающая автоматическую компенсацию большинства внешних воздействий на измерительный тракт. Как было сказано ранее, световые волны модулированы модулятором двулучепреломления, поэтому выходной сигнал интерферометра представляет из себя сумму гармоник частот модуляции, а амплитуды этих гармоник пропорциональны величине протекающего тока. При этом обеспечивается независимость вычисления фазового сдвига от вариаций параметров оптической схемы (мощность света на фотоприемнике, амплитуда модуляции и т. п.). Всё это позволяет обеспечить высокую точность измерений в большом диапазоне изменения значений первичного тока в проводнике.

Производимое АО «Профотек» специальное термостабильное оптическое волокно, используемое в измерительных элементах оптических трансформаторов, обеспечивает высокую стабильность свойств в диапазоне изменения температур до 100ºС (интегральный разброс показаний в этом диапазоне температур составляет около 1%), а это при реальном диапазоне температур от -60 до +60ºС обеспечивает погрешность измерений согласно требованиям к измерительным приборам класса точности 1.

Для обеспечения точности измерений в соответствии с требованиями класса точности измерений 0,2s (расширенный диапазон в области малых погрешностей) в приборах АО «Профотек» применен метод цифровой компенсации температурной погрешности при малых значениях токов. С этой целью программой для расчета тока учитывается температурная зависимость чувствительности. Сигнальный процессор ежесекундно в on-line режиме считывает сигнал, пропорциональный температуре, измеренной оптоволоконным термометром, который расположен рядом с основным чувствительным волокном. На основе считанных сигналов процессор вычисляет значение силы тока в шине с учетом влияния температуры на чувствительный элемент. Надежность вышеописанной компенсации обусловлена тем, что температурная зависимость чувствительности носит фундаментальный физический характер и не может изменяться с течением времени.

Все выпускаемые «Профотеком» измерительные трансформаторы тока проходят тестовую проверку в термокамерах.

Измерения проводятся как отдельно для чувствительных элементов (в диапазоне от -60 или -40 до +60°С), так и для всего электронно-оптического блока (в диапазоне от -10 или +5 до +40°С). Помимо обычных промышленных термокамер для тестирования чувствительных элементов и электронно-оптических блоков, «Профотек» располагает специальной климатической камерой, в которой имеется возможность проводить испытания высоковольтной измерительной колонны с опорным изолятором для классов напряжения до 220 кВ с установленным на ней чувствительным элементом в полном диапазоне температур.

(Продолжение следует.)
