Масштабный проект цифровой подстанции в Дании

Тема внедрения технологий цифровых подстанций в последнее время является широко обсуждаемой - производятся оценки плюсов и минусов внедрения технологии, вырабатываются общие концепции архитектур и оценивается экономическая целесообразность внедрения. Сегодняшняя заметка посвящена проекту цифровой подстанции, реализованному концерном Alstom в Дании.

Проект был реализован на базе оптических измерительных трансформаторов серии COSI и является хорошей иллюстрацией возможности конкуренции данного типа оборудования с традиционными ТТ.

В настоящий момент происходит смена поколений измерительных трансформаторов, наблюдается переход от традиционных электромагнитных ТТ к цифровым на различных принципах действия. Вместе с этим сегодня внедрение цифровых измерительных трансформаторов сопряжено с рядом трудностей и проблем (стоимость, не проработанность нормативной базы, проблемы с метрологической сертификацией и т.д.), но цифровой принцип измерения значений тока и напряжений по своей сути является более перспективным (линейность характеристик, широкий динамический диапазон, малый вес, отсутствие масла и т.д.). Уже сейчас оптические трансформаторы могут успешно конкурировать с традиционными в следующих сегментах:

  • Измерения токов и напряжений для классов напряжений 220 кВ и выше
  • Приложения, где выдвигаются жесткие ограничения по габаритам, массе и экологии
  • Приложения, требующие измерения больших токов КЗ большой величины (например, в присоединениях печных трансформаторов);
  • Приложения, где требуется установка ТТ без демонтажа шин или шинопроводов;
  • Решения, основанные на использовании постоянного тока.

Реализованный в Дании проект попадает под второй критерий. Дания располагает большим парком ВЭУ, которые выдают мощность в энергосистему по нескольким линиям. Для минимизации влияния на экологию линии электропередач имеют как воздушное, так и кабельное исполнение. При этом в Дании придается большое значение экологии, исходя их этого было выдвинуто требование максимально минимизировать влияние нового электросетевого объекта на природу (минимальная территория, отсутствие по возможности масла, не мешала гнездованию птиц и т.д.). Идеальном выходом в этой ситуации было применение оптических трансформаторов тока COSI-CT с цифровым выходом согласно спецификации МЭК 61850-9.2LE.

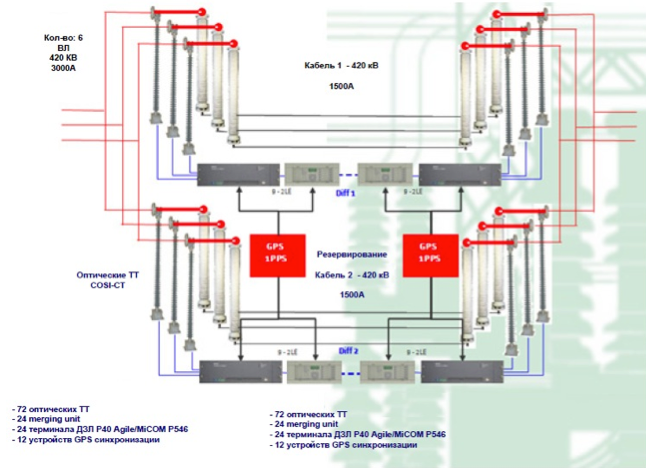

К сложностям проекта можно отнести требование заказчика по обеспечению селективности защиты гибридных линий 420 кВ – АПВ разрешено при возникновении КЗ на воздушном участке линии и запрещено при КЗ в кабеле. Для быстрого и надежного выявления КЗ в кабелях были применены дифференциальные защиты ДЗЛ P40 Agile/MiCOMP546. Схема реализации защит кабельных вставок приведена ниже:

ALSTOM_NCIT

По проекту было установлено 72 оптических трансформатора тока, 24 устройства сопряжения (Merging Units), 24 терминала ДЗЛ Р40 Agile/MiCOM (6 кабельных линий, основная и резервная защиты). В данный момент подстанция находится в промышленной эксплуатации.

В целом стоит отметить, что проекты по установке оптических трансформаторов тока COSI реализуются не только в Европе. В России также уже есть успешный опыт. В частности, это оборудование установлено на нескольких станциях ТГК-1 для решения задач систем АСКУЭ с целью подключения станций к оптовому рынку электроэнергии и мощности.

Видео с комментариями конечного заказчика ENERGINET
